Motor de engrenagem dc 20a180 20mm 12v motor de engrenagem com codificador para máquina de venda automática e máquina de negócios

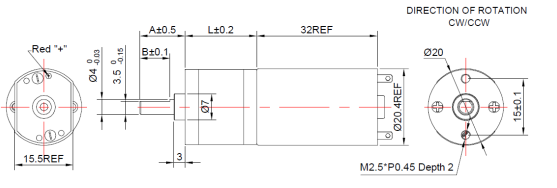

DESENHO ESBOÇO: Unidade:mm
COMPRIMENTO DA CAIXA DE ENGRENAGENS (L) PESO: ~58g
|
Comprimento da caixa de engrenagens |
Número de |
Taxas Gerais de Redução |
||||||
|
16.2 |
3-4 |
1/6,6 |
1/12,5 |
16/01 |
25/01 |
1/35 |
1/39 |
- |
|
17,7 |
5 |
1/43 |
1/63,5 |
1/70 |
1/78 |
1/98 |
- |
- |
|
19.2 |
6 |
1/104 |
1/147 |
1/175,7 |
1/195 |
1/244 |
- |
- |
|
20,7 |
7 |
1/269 |
1/359 |
1/440 |
1/469 |
1/488 |
1/545 |
1/610 |
|
22.2 |
8 |
1/644 |
1/899 |
1/1099 |
1/1200 |
1/1361 |
1/1526 |
- |
DADOS TÉCNICOS:
| Proporção | Modelo não. | Tensão | Sem carga | Em carga | |||||||||
| Operando Alcance |
Nominal Tensão |
Atual | Velocidade | Atual | Torque | Velocidade | |||||||
| V | V | A | rpm | A | kg.cm | rpm | |||||||
| 16/01 | MBI-20A180-16-241400 | 6,0-24,0 | 24,0 | 0,148 | 1334 | 0,746 | 0,6 | 1090 | |||||
| 1/58 | MBI-20A180-58-03123 | 2,0-3,0 | 3,0 | 0,25 | 123 | 0,6 | 0,6 | 103 | |||||
| 1/78 | MBI-20A180-78-06125 | 3,0-6,0 | 6,0 | 0,145 | 125 | 0,37 | 0,82 | 115 | |||||
| 1/144 | MBI-20A180-147-1225 | 6,0-12,0 | 12,0 | 0,02 | 25.2 | 0,05 | 1,0 | 20.3 | |||||
| Conversão de Unidade: 1g.cm≈0,098mN.m≈0,014 onças pol. 1 mm = 0,039 pol. 1g = 0,035 onças | |||||||||||||

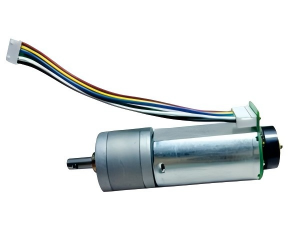

EXPOSIÇÃO DO PRODUTO
 |
 |
 |
