Motor de engrenagem 37b590/595, motor de engrenagem dc com bucha de bronze de manga 12v 24v para máquina de venda automática e dispensador

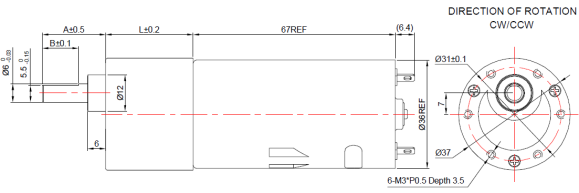

DESENHO ESBOÇO: Unidade:mm
COMPRIMENTO DA CAIXA DE ENGRENAGENS (L) PESO:~350g
| Comprimento da caixa de engrenagens L(mm) |
Número de Palco |
Taxas Gerais de Redução | |||||||||||
| Comum | King-tamanho | ||||||||||||
| 17,8 | 22 | 2 | 1/6,5 | 1/9,3 | 1/10 | - | - | - | - | ||||
| 21,5 | 25.2 | 3 | 15/01 | 1/19,5 | 20/01 | 24/01 | 1/30 | - | - | ||||
| 24 | 27,7 | 4 | 1/40 | 1/50 | 1/56 | 1/60 | 1/69 | 1/71 | 1/190 | ||||
| 26,7 | 30,7 | 5 | 1/125 | 1/150 | 1/168 | 1/180 | 1/210 | 1/259 | 1/270 | ||||
| 29 | 31,7 | 6 | 1/360 | 1/450 | 1/540 | 1/628 | 1/630 | 1/810 | 1/1084 | ||||
DADOS TÉCNICOS:
| Proporção | Modelo não. | Tensão | Sem carga | Em carga | |||||||||
| Operando Alcance |
Nominal Tensão |
Atual | Velocidade | Atual | Torque | Velocidade | |||||||
| V | V | A | rpm | A | kg.cm | rpm | |||||||
| 1/9,6 | MBI-37B590-9.6-241400 | 6,0-24,0 | 24,0 | 0,5 | 1383 | 3.3 | 4 | 1124 | |||||
| 1/30 | MBI-37B590-30-12276 | 6,0-12,0 | 12,0 | 0,45 | 276 | 3,0 | 7 | 242 | |||||
| 1/50 | MBI-37B590-50-12166 | 6,0-12,0 | 12,0 | 0,45 | 166 | 3,0 | 12 | 145 | |||||
| Conversão de Unidade: 1g.cm≈0,098mN.m≈0,014 onças pol. 1 mm = 0,039 pol. 1g = 0,035 onças | |||||||||||||
