Motor de engrenagem de dentes retos 38f500 3v 6v pequeno motor de engrenagem dc elétrico com caixa de engrenagens para máquina de venda automática e modelo

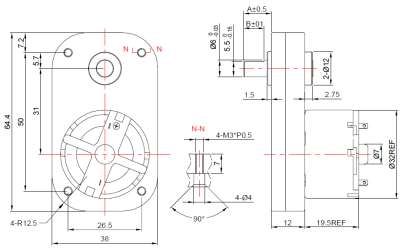

DESENHO ESBOÇO: Unidade:mm
COMPRIMENTO DA CAIXA DE ENGRENAGENS (L) PESO:~223g
| Tamanho da caixa de engrenagens (mm) | Número de Palco |
Taxas Gerais de Redução | |||||||||||
| 64*38*12mm | 4-5 | 1/105 | 1/142,5 | 1/155,5 | 1/223 | 1/446 | - | - | |||||
DADOS TÉCNICOS:
| Proporção | Modelo não. | Tensão | Sem carga | Em carga | |||||||||
| Operando Alcance |
Nominal Tensão |
Atual | Velocidade | Atual | Torque | Velocidade | |||||||
| V | V | A | rpm | A | kg.cm | rpm | |||||||
| 1/105 | MBI-38F500-105-0626 | 3,0-6,0 | 6,0 | 0,03 | 25,7 | 0,1 | 0,85 | 20,7 | |||||
| 1/155,5 | MBI-38F500-155,5-1245 | 6,0-12,0 | 12,0 | 0,06 | 44,3 | 0,21 | 4 | 36 | |||||
| 1/223 | MBI-38F500-223-0325 | 2,0-3,0 | 3,0 | 0,12 | 25,6 | 0,55 | 2.9 | 19,8 | |||||
| 1/446 | MBI-38F500-446-0311 | 2,0-3,0 | 3,0 | 0,17 | 11.2 | 0,55 | 5 | 8.6 | |||||
| Conversão de Unidade: 1g.cm≈0,098mN.m≈0,014 onças pol. 1 mm = 0,039 pol. 1g = 0,035 onças | |||||||||||||
