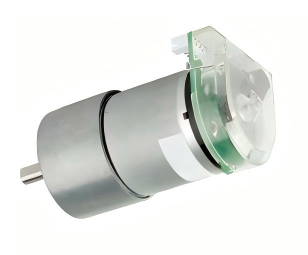

Moteur à engrenages droits 37B3530 5V 12V, moteur à engrenages électrique à grande vitesse cc avec encodeur pour distributeur automatique et distributeur
DESSIN D'ENSEMBLE : Unité : mm
LONGUEUR DE LA BOÎTE DE VITESSES (L) POIDS : ~ 150 g
| Longueur de la boîte de vitesses L(mm) |
Nombre de Scène |
Rapports de réduction généraux | |||||||||||
| Commun | Très grand-taille | ||||||||||||
| 17.8 | 22 | 2 | 1/6,5 | 1/9,3 | 1/10 | - | - | - | - | ||||
| 21,5 | 25.2 | 3 | 1/15 | 1/19,5 | 1/20 | 1/24 | 1/30 | - | - | ||||
| 24 | 27,7 | 4 | 1/40 | 1/50 | 1/56 | 1/60 | 1/69 | 1/71 | 1/190 | ||||
| 26,7 | 30,7 | 5 | 1/125 | 1/150 | 1/168 | 1/180 | 1/210 | 1/259 | 1/270 | ||||
| 29 | 31,7 | 6 | 1/360 | 1/450 | 1/540 | 1/628 | 1/630 | 1/810 | 1/1084 | ||||
DONNÉES TECHNIQUES :
| Rapport | Numéro de modèle. | Tension | Aucune charge | En charge | |||||||||
| Fonctionnement Gamme |
Nominal Tension |
Actuel | Vitesse | Actuel | Couple | Vitesse | |||||||
| V | V | A | tr/min | A | kg.cm | tr/min | |||||||
| 1/6,5 | MBI-37B3530-6.5-121060 | 6,0-12,0 | 12,0 | 0,2 | 1060 | 0,6 | 0,34 | 818.6 | |||||
| 1/70 | MBI-37B3530-70-1286 | 6,0-12,0 | 12,0 | 0,08 | 86,4 | 0,26 | 1,5 | 77.3 | |||||
| 1/210 | MBI-37B3530-210-0644 | 3.0-6.0 | 6.0 | 0,42 | 44 | 1,28 | 10 | 38.2 | |||||
| 1/622 | MBI-37B3530-622-0503 | 3.0-6.0 | 5.0 | 0,06 | 3.4 | 0,2 | 10 | 2.3 | |||||
| 1/810 | MBI-37B3530-810-0502.5 | 3.0-6.0 | 5.0 | 0,06 | 2.5 | 0,2 | 13 | 1.8 | |||||
| Conversion d'unité: 1g.cm≈0,098 mN.m≈0,014oz.in 1mm=0,039in 1g=0,035oz | |||||||||||||
