16A050 12v 24v 16mm Meatal de alta velocidade Escova DC motor de engrenagem de dentes retos para fechadura elétrica e robô

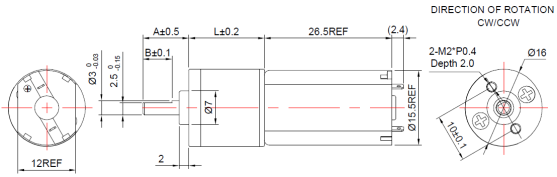

DESENHO ESBOÇO: Unidade:mm
COMPRIMENTO DA CAIXA DE ENGRENAGENS (L) PESO:~32g
| Comprimento da caixa de engrenagens L (mm) |
Número de Palco |
Taxas Gerais de Redução | |||||||||||
| 11 | 3 | 13/01 | - | - | - | - | - | - | |||||
| 12,7 | 4 | 1/30 | 1/43 | - | - | - | - | - | |||||
| 14 | 5 | 1/53 | 1/65 | 1/75 | 1/91 | 1/115 | 1/128 | - | |||||
| 15,7 | 6 | 1/144 | 1/182 | 1/210 | 1/253 | 1/296 | - | - | |||||
| 17.2 | 7 | 1/370 | 1/592 | 1/631 | 1/723 | 1/835 | 1/1021 | - | |||||
DADOS TÉCNICOS:
| Proporção | Modelo não. | Tensão | Sem carga | Em carga | |||||||||
| Operando Alcance |
Nominal Tensão |
Atual | Velocidade | Atual | Torque | Velocidade | |||||||
| V | V | A | rpm | A | kg.cm | rpm | |||||||
| 13/01 | MBI-16A050-13-241100 | 6,0-24,0 | 24,0 | 0,02 | 1088 | 0,09 | 0,08 | 844 | |||||
| 1/30 | MBI-16A050-30-12493 | 6,0-12,0 | 12,0 | 0,06 | 493 | 0,26 | 0,36 | 360 | |||||
| 1/91 | MBI-16A050-91-3.5110 | 1,5-4,0 | 3.5 | 0,07 | 111,4 | 0,3 | 0,5 | 88 | |||||
| 1/253 | MBI-16A050-253-1235 | 6,0-12,0 | 12,0 | 0,02 | 35,3 | 0,04 | 0,5 | 32,5 | |||||
| Conversão de Unidade: 1g.cm≈0,098mN.m≈0,014 onças pol. 1 mm = 0,039 pol. 1g = 0,035 onças | |||||||||||||
