20A130R 1.5V 6V 20mm Motor de engrenagem de dentes retos Escova de metal redonda motor de engrenagem dc para máquina de venda automática e bomba

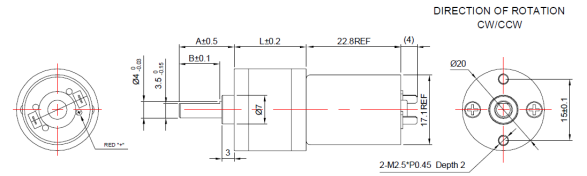

DESENHO ESBOÇO: Unidade:mm
COMPRIMENTO DA CAIXA DE ENGRENAGENS (L) PESO:~44g
| Comprimento da caixa de engrenagens L (mm) |
Número de Palco |
Taxas Gerais de Redução | |||||||||||
| 15,8 | 3-4 | 1/6,6 | 1/12,5 | 16/01 | 25/01 | 1/35 | 1/39 | - | |||||
| 17,5 | 5 | 1/43 | 1/63,5 | 1/70 | 1/78 | 1/98 | - | - | |||||
| 19 | 6 | 1/104 | 1/147 | 1/175,7 | 1/195 | 1/244 | - | - | |||||
| 20,7 | 7 | 1/269 | 1/359 | 1/440 | 1/469 | 1/488 | 1/545 | 1/610 | |||||
| 22.2 | 8 | 1/644 | 1/899 | 1/1099 | 1/1200 | 1/1361 | 1/1526 | - | |||||
DADOS TÉCNICOS:
| Proporção | Modelo não. | Tensão | Sem carga | Em carga | |||||||||
| Operando Alcance |
Nominal Tensão |
Atual | Velocidade | Atual | Torque | Velocidade | |||||||
| V | V | A | rpm | A | kg.cm | rpm | |||||||
| 23/01 | MBI-20A130R-23-12600 | 6,0-12,0 | 12,0 | 0,06 | 592 | 0,22 | 0,2 | 491 | |||||
| 1/78 | MBI-20A130R-78-01.509 | 1,0-3,0 | 1,5 | 0,01 | 9.1 | 0,012 | 0,02 | 8.2 | |||||
| 1/144 | MBI-20A130R-147-1.513 | 1,5-3,0 | 1,5 | 0,02 | 13.2 | 0,054 | 0,2 | 10 | |||||
| 1/195 | MBI-20A130R-195-0640 | 4,8-8,0 | 6,0 | 0,07 | 40 | 0,2 | 1,0 | 33 | |||||
| Conversão de unidade: 1g.cm≈0,098mN.m≈0,014oz.in 1mm=0,039pol 1g=0,035oz.in 1mm=0,039pol 1g=0,035oz.in | |||||||||||||
