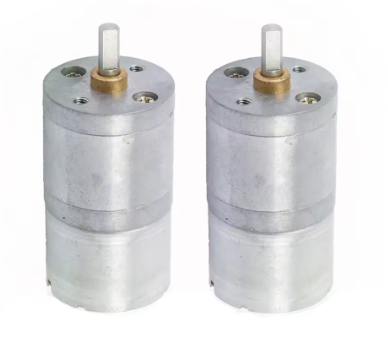

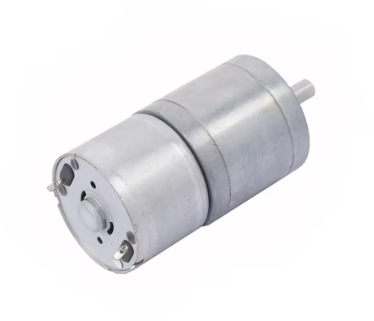

Motor de microengrenagem 25a310/320 12v dc, motor de engrenagem de baixo torque para máquina de venda automática e ferramenta de jardim

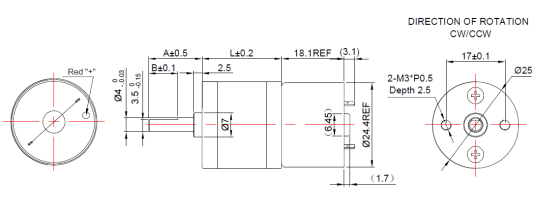

DESENHO ESBOÇO: Unidade:mm
COMPRIMENTO DA CAIXA DE ENGRENAGENS (L) PESO: ~80g
|
Número de |
Taxas Gerais de Redução |
|||||||
|
19 |
4 |
1/9,3 |
1/11 |
24/01 |
26/01 |
- |
- |
- |
|
21 |
5 |
29/01 |
1/34 |
1/45 |
1/61 |
- |
- |
- |
|
23 |
6 |
1/75 |
1/98 |
1/101 |
- |
- |
- |
- |
|
25 |
7 |
1/125 |
1/165 |
1/217 |
1/248 |
- |
- |
- |
|
27 |
8 |
1/362 |
1/450 |
1/481 |
1/601 |
1/810 |
- |
- |
DADOS TÉCNICOS:
| Proporção | Modelo não. | Tensão | Sem carga | Em carga | |||||||||
| Operando Alcance |
Nominal Tensão |
Atual | Velocidade | Atual | Torque | Velocidade | |||||||
| V | V | A | rpm | A | kg.cm | rpm | |||||||
| 24/01 | MBI-25A310-24-4.5105 | 3,0-6,0 | 4,5 | 0,015 | 105 | 0,03 | 0,05 | 85 | |||||
| 1/61 | MBI-25A320-61-1260 | 6,0-12,0 | 12,0 | 0,01 | 69 | 0,04 | 0,38 | 56 | |||||
| 1/101 | MBI-25A320-101-1262 | 6,0-12,0 | 12,0 | 0,02 | 61,6 | 0,04 | 0,38 | 54,2 | |||||
| 1/274 | MBI-25A320-274-1312.8 | 6,0-13,0 | 13,0 | 0,01 | 12,8 | 0,03 | 0,8 | 11 | |||||
| 1/481 | MBI-25A320-481-1208 | 6,0-12,0 | 12,0 | 0,01 | 8 | 0,04 | 1,8 | 5.1 | |||||
| Conversão de Unidade: 1g.cm≈0,098mN.m≈0,014 onças pol. 1 mm = 0,039 pol. 1g = 0,035 onças | |||||||||||||

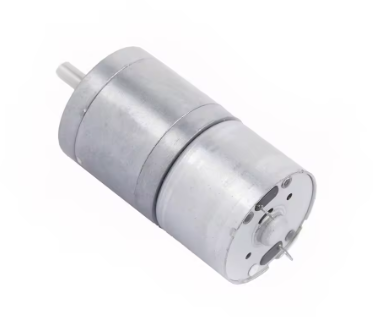

EXPOSIÇÃO DO PRODUTO
 |
 |
 |
