Motor de engrenagem dc de alta velocidade 28a380/385, escova de metal 12v 24v 28mm para máquina de venda automática e robô

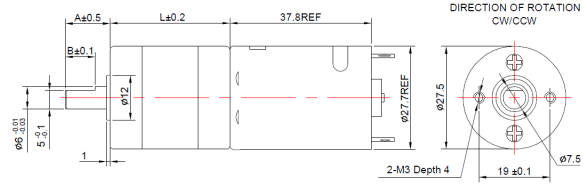

DESENHO ESBOÇO: Unidade:mm
COMPRIMENTO DA CAIXA DE ENGRENAGENS (L) PESO:~238g
| Comprimento da caixa de engrenagens L (mm) |
Número de Palco |
Taxas Gerais de Redução | |||||||||||
| 27 | 3-4 | 1/6,4 | 1/8,2 | 1/14,5 | 15/01 | 1/18.6 | - | - | |||||
| 29,5 | 5 | 33/01 | 1/42,3 | - | - | - | - | - | |||||
| 32 | 6 | 1/75 | 1/96,3 | - | - | - | - | - | |||||
| 34,5 | 7 | 1/170 | 1/219 | - | - | - | - | - | |||||
| 37 | 8 | 1/387 | 1/497 | - | - | - | - | - | |||||
DADOS TÉCNICOS:
| Proporção | Modelo não. | Tensão | Sem carga | Em carga | |||||||||
| Operando Alcance |
Nominal Tensão |
Atual | Velocidade | Atual | Torque | Velocidade | |||||||
| V | V | A | rpm | A | kg.cm | rpm | |||||||
| 1/14,5 | MBI-28A385-14,5-121140 | 6,0-12,0 | 12,0 | 0,58 | 1142 | 1,8 | 0,8 | 930,1 | |||||
| 1/42,3 | MBI-28A385-42.3-24260 | 6,0-24,0 | 24,0 | 0,13 | 247 | 0,74 | 3 | 170,5 | |||||
| 1/96 | MBI-28A385-96-4.5160 | 3,0-5,0 | 4,5 | 1,5 | 161,7 | 3.4 | 3 | 133 | |||||
| 1/170 | MBI-28A385-170-1225 | 6,0-12,0 | 12,0 | 0,09 | 25,6 | 0,33 | 4 | 19,8 | |||||
| Conversão de Unidade: 1g.cm≈0,098mN.m≈0,014 onças pol. 1 mm = 0,039 pol. 1g = 0,035 onças | |||||||||||||
