Motor de engrenagem de dentes retos 28A390/395 12v de alta - Motor de engrenagem DC com escova de metal de velocidade para máquina de venda automática e robô

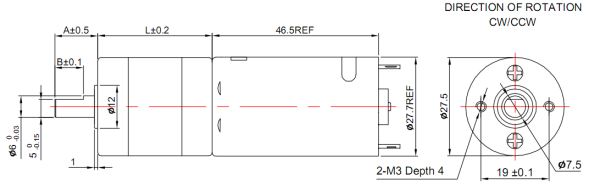

DESENHO ESBOÇO: Unidade:mm
COMPRIMENTO DA CAIXA DE ENGRENAGENS (L) PESO:~253g
| Comprimento da caixa de engrenagens L (mm) |
Número de Palco |
Taxas Gerais de Redução | |||||||||||
| 27 | 3-4 | 1/6,4 | 1/8,2 | 1/14,5 | 15/01 | 1/18.6 | - | - | |||||
| 29,5 | 5 | 33/01 | 1/42,3 | - | - | - | - | - | |||||
| 32 | 6 | 1/75 | 1/96,3 | - | - | - | - | - | |||||
| 34,5 | 7 | 1/170 | 1/219 | - | - | - | - | - | |||||
| 37 | 8 | 1/387 | 1/497 | - | - | - | - | - | |||||
DADOS TÉCNICOS:
| Proporção | Modelo não. | Tensão | Sem carga | Em carga | |||||||||
| Operando Alcance |
Nominal Tensão |
Atual | Velocidade | Atual | Torque | Velocidade | |||||||
| V | V | A | rpm | A | kg.cm | rpm | |||||||
| 1/8,2 | MBI-28A390-8.2-121500 | 6,0-12,0 | 12,0 | 0,54 | 1512 | 2.3 | 1 | 1170 | |||||
| 1/18.6 | MBI-28A390-18.6-03.6753 | 2,0-4,0 | 3.6 | 1.1 | 753,3 | 4.3 | 1 | 539,4 | |||||
| 1/75 | MBI-28A390-75-1280 | 6,0-12,0 | 12,0 | 12,0 | 83 | 1.2 | 8 | 68 | |||||
| Conversão de Unidade: 1g.cm≈0,098mN.m≈0,014 onças pol. 1 mm = 0,039 pol. 1g = 0,035 onças | |||||||||||||
