Motor de engrenagem 32a360/365, 12v 24v, escova de metal, motor elétrico de engrenagem dc para ferramenta de jardim e fechadura elétrica

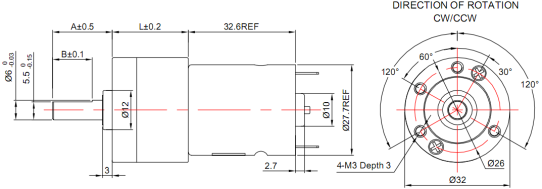

DESENHO ESBOÇO: Unidade:mm
COMPRIMENTO DA CAIXA DE ENGRENAGENS (L) PESO:~110g
| Comprimento da caixa de engrenagens L (mm) |
Número de Palco |
Taxas Gerais de Redução | |||||||||||
| 17,7 | 2-3 | 1/5,8 | 1/6,5 | 15/01 | 1/17.3 | - | - | - | |||||
| 20.4 | 4 | 1/10,6 | 1/40 | 1/46 | 1/52 | 1/58 | - | - | |||||
| 23.1 | 5 | 1/73 | 1/82 | 1/105 | 1/155 | 1/136 | 1/155 | - | |||||
| 25,8 | 6 | 1/278 | 1/409 | 1/466 | - | - | - | - | |||||
| 28,5 | 7 | 1/732 | 1/1228 | 1/1397 | - | - | - | - | |||||
DADOS TÉCNICOS:
| Proporção | Modelo não. | Tensão | Sem carga | Em carga | |||||||||
| Operando Alcance |
Nominal Tensão |
Atual | Velocidade | Atual | Torque | Velocidade | |||||||
| V | V | A | rpm | A | kg.cm | rpm | |||||||
| 1/17.3 | MBI-32A365-17.3-12558 | 6,0-12,0 | 12,0 | 0,27 | 558 | 0,75 | 0,9 | 445 | |||||
| 1/46 | MBI-32A365-46-12160 | 6,0-12,0 | 12,0 | 0,16 | 159 | 0,4 | 1.2 | 134 | |||||
| 1/105 | MBI-32A365-105-12106 | 6,0-12,0 | 12,0 | 0,23 | 105 | 0,7 | 3,0 | 85,3 | |||||
| 1/105 | MBI-32A360-105-1273 | 6,0-12,0 | 12,0 | 0,13 | 73 | 0,47 | 3,0 | 61 | |||||
| 1/136 | MBI-32A365-136-2460 | 6,0-24,0 | 24,0 | 0,07 | 61 | 0,3 | 4,0 | 45 | |||||
