Moteur pas à pas hybride 1.8 degrés 110MM, boîtier d'engrenage en métal, moteur pas à pas DC pour petit équipement automatisé

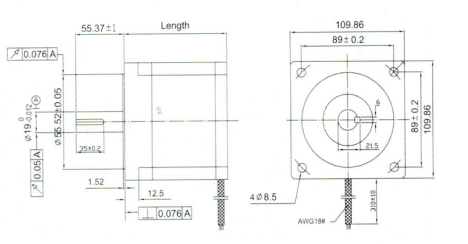

DESSIN D'ENSEMBLE : Unité : mm

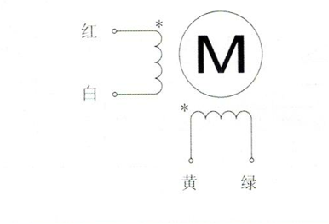

SCHÉMA DE CÂBLAGE : Unité : mm
Spécifications :
|
article |
Spécifications |
|
Angle de pas |
1,8° |
|
Précision de l'angle de pas |
±5%（étape tull.noload） |
|
Précision de la résistance |
±10% |
|
Précision de l'inductance |
±20% |
|
Augmentation de la température |
80°CMax.（Courant nominal, 2 phases activées） |
|
Température ambiante |
-20℃~+50℃ |
|
Résistance d'isolation |
100 MΩ Min., 500 V CC |
|
Rigidité diélectrique |
820VAC/pendant une minute |
|
Jeu radial de l'arbre |
0,02Max.（450g-charge) |
|
Jeu axial de l'arbre |
0,08Max.（450g-charge) |
|
Force radiale maximale |
220N（20 mm pour la bride) |
|
Force axiale maximale |
60N |
Spécifications du moteur pas à pas hybride :
| Numéro de modèle | Noté Tension |
Actuel /Phase |
Inductance /Phase |
Tenir Couple |
Nombre de prospects | Rotor Inertie |
Poids | Détente Couple |
Longueur |
| Arbre de sortie unique | A | Ω | mH | N.m | g-cm² | kg | kg-cm | mm | |
| MBI110STH99-5504A | 5.5 | 0,7 | 9.8 | 11.2 | 4 | 5500 | 5 | 3 | 99 |
| MBI110STH150-6504A | 6.5 | 0,72 | 12,8 | 21 | 4 | 10900 | 8.4 | 5.9 | 150 |
| MBI110STH201-8004A | 8 | 0,67 | 11 | 28 | 4 | 16200 | 11.7 | 7.5 | 201 |
