Moteur pas à pas hybride 1.8 degrés 39mm, 2 phases, boîtier d'engrenage en métal 12v, couple élevé pour robot Mobile

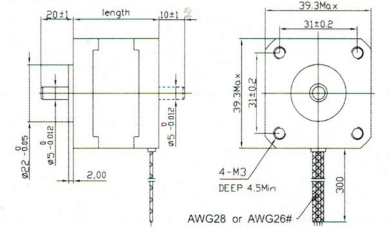

DESSIN D'ENSEMBLE : Unité : mm

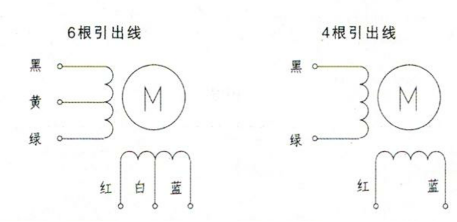

SCHÉMA DE CÂBLAGE : Unité : mm
Spécifications :
|
article |
Spécifications |
|
Angle de pas |
1,8° |
|
Précision de l'angle de pas |
±5%（étape tull.noload） |
|
Précision de la résistance |
±10% |
|
Précision de l'inductance |
±20% |
|
Augmentation de la température |
80°CMax.（Courant nominal, 2 phases activées） |
|
Température ambiante |
-20℃~+50℃ |
|
Résistance d'isolation |
100 MΩ Min., 500 V CC |
|
Rigidité diélectrique |
500VAC/pendant une minute |
|
Jeu radial de l'arbre |
0,02Max.（450g-charge) |
|
Jeu axial de l'arbre |
0,08Max.（450g-charge) |
|
Force radiale maximale |
28N（20 mm pour la bride) |
|
Force axiale maximale |
10N |
Spécifications du moteur pas à pas hybride :
| Numéro de modèle | Noté Tension |
Actuel /Phase |
Résistance /Phase |
Inductance /Phase |
Tenir Couple |
Nombre de prospects | Instant d'inertie |
Poids | Freinage couple |
Longueur | |
| Arbre de sortie unique | Arbre de sortie double | V | A | Ω. | mH | g-cm | g-cm² | kg | g-cm | mm | |
| MBI39ST20-0404A | MBI39ST20-0404B | 2,64 | 0,4 | 6.6 | 7.5 | 650 | 4 | 11 | 0,12 | 50 | 20 |
| MBI39ST20-0506A | MBI39ST20-0506B | 6.5 | 0,5 | 13 | 7.5 | 800 | 6 | ||||
| MBI39ST34-0404A | MBI39ST34-0404B | 12 | 0,4 | 30 | 32 | 2100 | 4 | 20 | 0,18 | 120 | 34 |
| MBI39ST34-0306A | MBI39ST34-0306B | 12 | 0,3 | 40 | 20 | 1300 | 6 | ||||
| MBI39ST38-0504A | MBI39ST38-0504B | 12 | 0,5 | 24 | 45 | 2900 | 4 | 24 | 0,2 | 180 | 38 |
| MBI39ST38-0806A | MBI39ST38-0806B | 6 | 0,8 | 7.5 | 6 | 2000 | 6 | ||||
| MBI39ST44-0304A | MBI39ST44-0304B | 12 | 0,3 | 40 | 100 | 2800 | 4 | 40 | 0,25 | 250 | 44 |
