Moteur pas à pas hybride 2 phases, 1.8 degrés, 35MM, Micro moteur pas à pas cc en métal pour produits médicaux

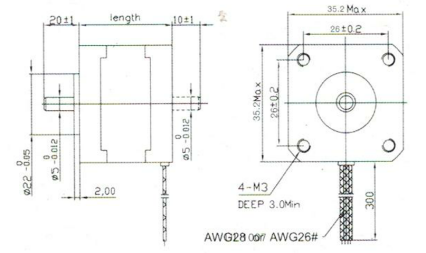

DESSIN D'ENSEMBLE : Unité : mm

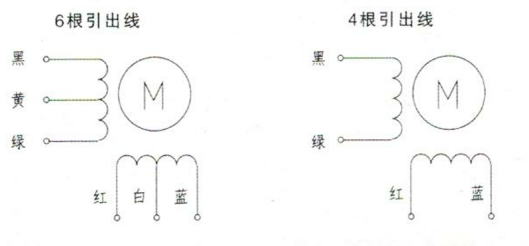

SCHÉMA DE CÂBLAGE : Unité : mm
Spécifications :
|
article |
Spécifications |
|
Angle de pas |
1,8° |
|
Précision de l'angle de pas |
±5%（étape tull.noload） |
|
Précision de la résistance |
±10% |
|
Précision de l'inductance |
±20% |
|
Augmentation de la température |
80°CMax.（Courant nominal, 2 phases activées） |
|
Température ambiante |
-20℃~+50℃ |
|
Résistance d'isolation |
100 MΩ Min., 500 V CC |
|
Rigidité diélectrique |
500VAC/pendant une minute |
|
Jeu radial de l'arbre |
0,02Max.（450g-charge) |
|
Jeu axial de l'arbre |
0,08Max.（450g-charge) |
|
Force radiale maximale |
28N（20 mm pour la bride) |
|
Force axiale maximale |
10N |
Spécifications du moteur pas à pas hybride :
| Numéro de modèle | Noté Tension |
Actuel /Phase |
Résistance /Phase |
Inductance /Phase |
Tenir Couple |
Nombre de prospects | Rotor Inertie |
Poids | Longueur | |
| Arbre de sortie unique | Arbre de sortie double | V | A | Ω | mH | g-cm | # | g-cm² | kg | mm |
| MBI35ST26-0284A | MBI35ST26-0284B | 7.4 | 0,28 | 26 | 27 | 700 | 4 | 10 | 0,13 | 26 |
| MBI35ST20-0504A | MBI35ST28-0504B | 10 | 0,5 | 20 | 14 | 1000 | 4 | 11 | 0,14 | 28 |
| MBI35ST36-1004A | MBI35ST36-1004B | 2.7 | 1.0 | 2.7 | 4.3 | 1400 | 4 | 14 | 0,18 | 36 |
