Moteur pas à pas hybride 1.8 degrés 86MM, 2 phases, boîtier d'engrenage métallique cc, moteur pas à pas pour Machine de découpe

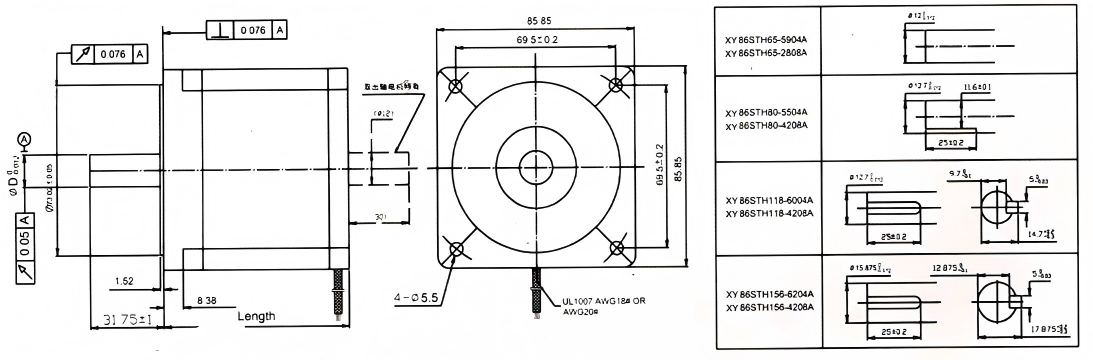

DESSIN D'ENSEMBLE : Unité : mm

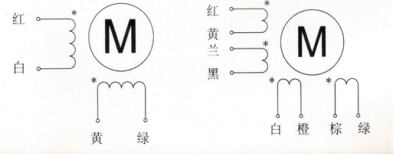

SCHÉMA DE CÂBLAGE : Unité : mm
Spécifications :
|
article |
Spécifications |
|
Angle de pas |
1,8° |
|
Précision de l'angle de pas |
±5%（étape tull.noload） |
|
Précision de la résistance |
±10% |
|
Précision de l'inductance |
±20% |
|
Augmentation de la température |
80°CMax.（Courant nominal, 2 phases activées） |
|
Température ambiante |
-20℃~+50℃ |
|
Résistance d'isolation |
100 MΩ Min., 500 V CC |
|
Rigidité diélectrique |
820VAC/pendant une minute |
|
Jeu radial de l'arbre |
0,02Max.（450g-charge) |
|
Jeu axial de l'arbre |
0,08Max.（450g-charge) |
|
Force radiale maximale |
220N（20 mm pour la bride) |
|
Force axiale maximale |
60N |
Spécifications du moteur pas à pas hybride :
| Numéro de modèle | Noté Volonté |
Actuel /Phase |
Résistance /Phase |
Tenir Couple |
Nombre de prospects | Rotor Inertie |
Poids | Détente Couple |
Longueur | |
| Arbre de sortie unique | Arbre de sortie double | A | Ω | mH | kg-cm | g-cm² | kg | kg-cm | mm | |
| MBI86STH65-5904A | MBI86STH65-5904B | 5.9 | 0,29 | 1.7 | 34 | 4 | 100 | 1.7 | 0,8 | 69 |
| MBI86STH65-2808A | MBI86STH65-2808B | 2.8 | 1.4 | 3.9 | 34 | 8 | ||||
| MBI86STH80-5504A | MBI86STH80-5504B | 5.5 | 0,42 | 3.5 | 45 | 4 | 1400 | 2.3 | 1.2 | 80 |
| MBI86STH80-4208A | MBI86STH80-4208B | 4.2 | 0,8 | 3.5 | 45 | 8 | ||||
| MBI86STH118-6004A | MBI86STH118-6004B | 6 | 0,5 | 6 | 85 | 4 | 2700 | 3.8 | 2.4 | 118 |
| MBI86STH118-4208A | MBI86STH118-4208B | 4.2 | 1.2 | 6.5 | 85 | 8 | ||||
| MBI86STH156-6204A | MBI86STH156-6204B | 6.2 | 0,8 | 9 | 120 | 4 | 4000 | 5.3 | 3.6 | 156 |
| MBI86STH156-4208A | MBI86STH156-4208B | 4.2 | 1,46 | 8,68 | 120 | 8 | ||||
