Moteur pas à pas hybride, 1.8 degrés, 60MM, 2 phases, avec arbre, moteur pas à pas à courant continu, pour produits médicaux et robots mobiles

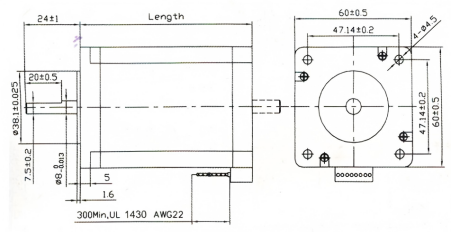

DESSIN D'ENSEMBLE : Unité : mm
SCHÉMA DE CÂBLAGE : Unité : mm
Spécifications :
|
article |
Spécifications |
|
Angle de pas |
1,8° |
|
Précision de l'angle de pas |
±5%（étape tull.noload） |
|
Précision de la résistance |
±10% |
|
Précision de l'inductance |
±20% |
|
Augmentation de la température |
80°CMax.（Courant nominal, 2 phases activées） |
|
Température ambiante |
-20℃~+50℃ |
|
Résistance d'isolation |
100 MΩ Min., 500 V CC |
|
Rigidité diélectrique |
500VAC/pendant une minute |
|
Jeu radial de l'arbre |
0,02Max.（450g-charge) |
|
Jeu axial de l'arbre |
0,08Max.（450g-charge) |
|
Force radiale maximale |
75N（20 mm pour la bride) |
|
Force axiale maximale |
15N |
Spécifications du moteur pas à pas hybride :
| Modèle Non | Noté Tension |
Actuel /Phase |
Résistance /Phase |
Inductance /Phase |
Tenir Couple |
Nombre de prospects | Instant d'inertie |
Poids | Longueur | |
| Arbre de sortie unique | Arbre de sortie double | V | A | Ω | mH | g-cm | g-cm² | kg | mm | |
| MBI60STH45-2008AF | MBI60STH45-2008BF | Unipolaire | 3 | 2 | 1,5 | 2 | 8 | 275 | 0,6 | 47 |
| Parallèle | 2.1 | 2.8 | 0,75 | 2 | ||||||
| Série | 4.2 | 1.4 | 3.0 | 8 | ||||||
| MBI60STH56-2008AF | MBI60STH56-2008BF | Unipolaire | 3.6 | 2 | 1.8 | 3.6 | 8 | 300 | 0,77 | 56 |
| Parallèle | 2,52 | 2.8 | 0,9 | 3.6 | ||||||
| Série | 5.04 | 1.4 | 3.6 | 14.4 | ||||||
| MBI60STH65-2008AF | MBI60STH65-2008BF | Unipolaire | 4.8 | 2 | 2.4 | 4.6 | 8 | 570 | 1.2 | 67 |
| Parallèle | 3.36 | 2.8 | 1.2 | 4.6 | ||||||
| Série | 6,72 | 1.4 | 4.8 | 18.4 | ||||||
| MBI60STH86-2008AF | MBI60STH86-2008BF | Unipolaire | 6 | 2 | 3 | 6.8 | 8 | 840 | 1.4 | 88 |
| Parallèle | 4.17 | 2.8 | 1,5 | 6.8 | ||||||
| Série | 8.4 | 1.4 | 6 | 27.2 | ||||||
