Moteur pas à pas hybride 1.8 degrés 57MM, boîtier d'engrenage métallique 2.8v, moteur pas à pas cc pour robot Mobile

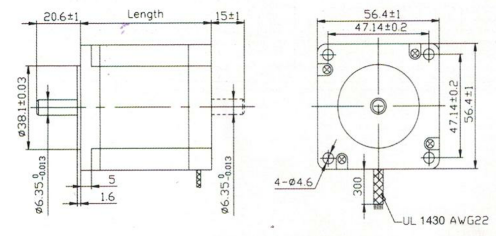

DESSIN D'ENSEMBLE : Unité : mm

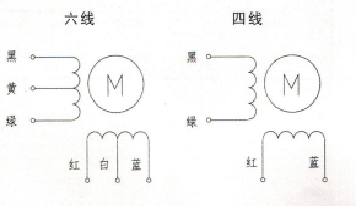

SCHÉMA DE CÂBLAGE : Unité : mm
Spécifications :
|
article |
Spécifications |
|
Angle de pas |
1,8° |
|
Précision de l'angle de pas |
±5%（étape tull.noload） |
|
Précision de la résistance |
±10% |
|
Précision de l'inductance |
±20% |
|
Augmentation de la température |
80°CMax.（Courant nominal, 2 phases activées） |
|
Température ambiante |
-20℃~+50℃ |
|
Résistance d'isolation |
100 MΩ Min., 500 V CC |
|
Rigidité diélectrique |
500VAC/pendant une minute |
|
Jeu radial de l'arbre |
0,02Max.（450g-charge) |
|
Jeu axial de l'arbre |
0,08Max.（450g-charge) |
|
Force radiale maximale |
75N（20 mm pour la bride) |
|
Force axiale maximale |
15N |
Spécifications du moteur pas à pas hybride :
| Numéro de modèle | Noté Tension |
Actuel /Phase |
Résistance /Phase |
Inductance /Phase |
Tenir Couple |
Nombre de prospects | Instant d'inertie |
Poids | Tenir couple |
Longueur | |
| Arbre de sortie unique | Arbre de sortie double | V | A | Ω | mH | kg-cm | g-cm² | kg | kg-cm | mm | |
| MBI57STH41-1006A | MBI57STH41-1006B | 5.7 | 1 | 5.7. | 5.4 | 3.9 | 6 | 120 | 0,45 | 0,21 | 41 |
| MBI57STH41-2006A | MBI57STH41-2006B | 2.8 | 2 | 1.4 | 1.4 | 3.9 | 6 | ||||
| MBI57STH41-3006A | MBI57STH41-3006B | 1.9 | 3 | 0,63 | 0,6 | 3.9 | 6 | ||||
| MBI57STH41-2804A | MBI57STH41-2804B | 2 | 2.8 | 0,7 | 1.4 | 5.5 | 4 | ||||
| MBI57STH51-1006A | MBI57STH51-1006B | 6.6 | 1 | 6.6 | 8.2 | 7.2 | 6 | 275 | 0,65 | 0,36 | 51 |
| MBI57STH51-2006A | MBI57STH51-2006B | 3.3 | 2 | 1,65 | 2.2 | 7.2 | 6 | ||||
| MBI57STH51-3006A | MBI57STH51-3006B | 2.2 | 3 | 0,74 | 0,9 | 7.2 | 6 | ||||
| MBI57STH51-2804A | MBI57STH51-2804B | 2.3 | 2.8 | 0,83 | 2.2 | 10.1 | 4 | ||||
| MBI57STH56-1006A | MBI57STH56-1006B | 7.4 | 1 | 7.4 | 10 | 9.0 | 6 | 300 | 0,7 | 0,4 | 56 |
| MBI57STH56-2006A | MBI57STH56-2006B | 3.6 | 2 | 1.8 | 2.5 | 9.0 | 6 | ||||
| MBI57STH56-3006A | MBI57STH56-3006B | 2.3 | 3 | 0,75 | 1.1 | 9.0 | 6 | ||||
| MBI57STH56-2804A | MBI57STH56-2804B | 2.5 | 2.8 | 0,9 | 2.5 | 12.6 | 4 | ||||
| MBI57STH76-1006A | MBI57STH76-1006B | 8.6 | 1 | 8.6 | 14 | 13.5 | 6 | 480 | 1 | 0,68 | 76 |
| MBI57STH76-2006A | MBI57STH76-2006B | 4.5 | 2 | 2.25 | 3.6 | 13.5 | 6 | ||||
| MBI57STH76-3006A | MBI57STH76-3006B | 3 | 3 | 1 | 1.6 | 13.5 | 6 | ||||
| MBI57STH76-2804A | MBI57STH76-2804B | 3.2 | 2.8 | 1.13 | 3.6 | 18.9 | 4 | ||||
| MBI57STH82-4006A | MBI57STH82-4006B | 2.8 | 4.0 | 0,7 | 1,5 | 18 | 6 | 520 | 1.2 | 0,8 | 84 |
| MBI57TH115-2804A, diamètre de l'arbreФ8 | 5,88 | 2.8 | 2.1 | 10 | 30 | 4 | 650 | 1.8 | 1.0 | 115 | |
